AD-66PRO 合并式功放技术详解

众所周知，作为国产一线品牌的天逸音响近年来在国产高清解码技术以及高清家庭影院领域发展迅猛，但始终割舍不下从一开始就钟情的HI-FI功放的高保真情结，也从未放弃过对传统高保真纯功放孜孜不倦的追求，尽管包括诸如AD-2SE、AD-3/AD-3D、AD-86SE、AD-66H等在产的纯HI-FI功放依然受到国内音响发烧友的钟爱，但是天逸早就打算在适当的时候对这些经典的功放进行全面的技术升级，以满足不同时代的审美情趣和技术要求。这款AD-66PRO 新款HI-FI功放，就是实施这一升级计划的第一刀：

虽然AD-66PRO的主体电路来源于AD-66H，但无论是电路的结构形式、外观工艺、还是音质音色、实际测试技术指标、还是机器的使用便利性、音量电位器的磨损寿命等等，都得以大大的提升。以下我们就一起来了解这台新机的方方面面：

该机的部分电气指标：

信噪比：>102dB/A计权

频率响应：20Hz-100KHz(+1/-3dB)

失真度：<0.025%(1KHz,正常工作条件)

输出功率：>85W/8欧单声道 ；135W/4欧单声

整机尺寸：444mm×426mm×89(含机脚107）mm

净重：10.6Kg/台

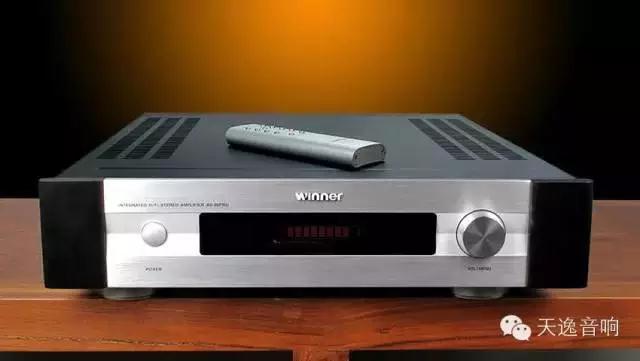

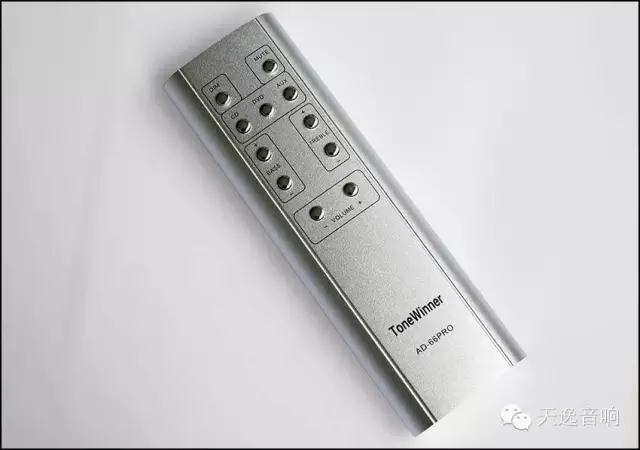

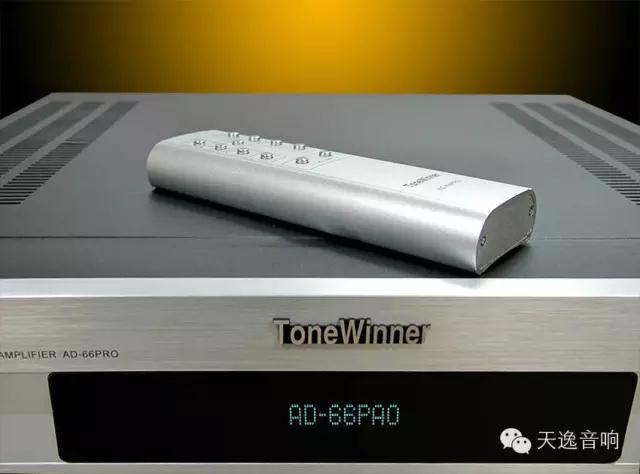

应该说，此次升级最大的靓点就是增加了遥控功能，当我手握着这只重量级但绝对精致的磨砂亚光铝合金遥控器时，感觉天逸的这台定位于入门级的HI-FI发烧功放从此更加方便的操控性，可以稳坐沙发实现各种音源的切换，可以任意调整液晶的明暗等级、可以任意调整音量大小直至静音，尤其增加了可调试高、低音的功能，给喜欢调整自己喜爱的音质音色的朋友带来了福音！

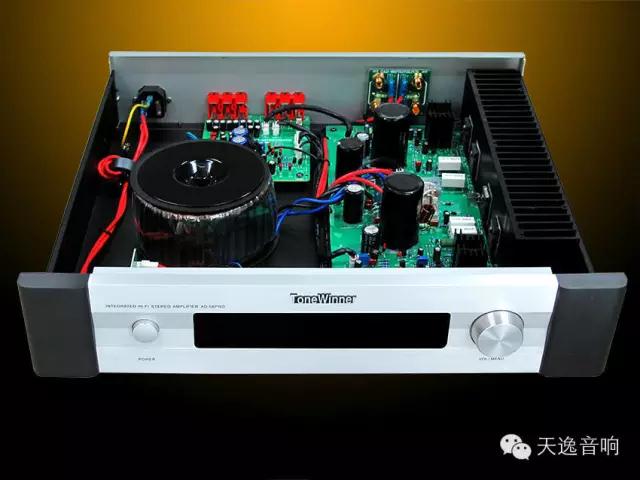

打开该机的上盖板仔细查看：与AD-66H的区别一览无余：首先是取消了经常被发烧友诟病的模拟音量电位器及拉索输入音源选择开关。尽管天逸在这款平价靓机中尽量选用的诸如ALPS之类的品质不错的大品牌器件，但由于材料的物理属性所决定的碳膜和机械结合的电位器在长时间的使用中不可避免的会磨损造成接触不良的故障。为彻底解决这一弊病，此次特别选用了在高保真领域广受好评的发烧级音量芯片NJW1194来做为音源输入选择和音量控制。该芯片是集前级放大、缓冲、阻抗匹配、高低音调整等为一体的电阻梯形电子电位器，具有低失调、低噪声、低失真的特点，并提供高、低音音调调整和精确到0.5dB步进调整的特点。从而彻底解决的机械电位器无法根除的永不磨损的问题。

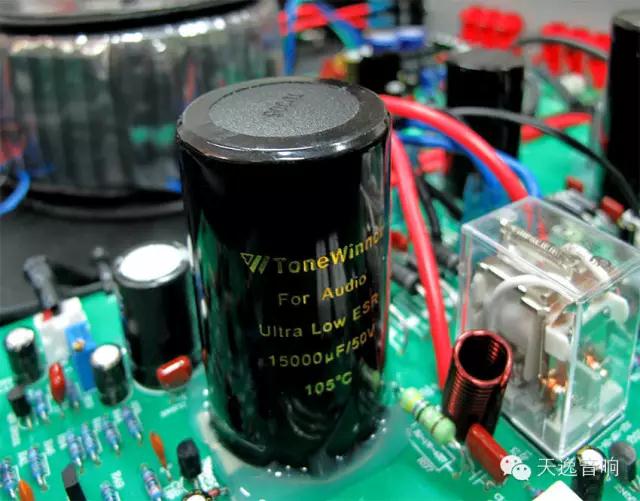

从开盖图可见：作为一部以“超值”为宗旨的平价靓机，AD-66PRO在选择电阻电容上虽未用上大量贵价的补品，但所有的电阻均选用出身正宗的优质五色环优质电阻。在可能影响音质的主要通道和电源滤波部份，分别选用了倍受青睐的高品质进口音响专用电容如进口ELNA的RBD等系列优质电容，及高达34700微法的天逸特别订制金字ToneWinner高档音频专用电解电容担任电源滤波大水塘，特别说明一下，该电解电容是天逸按照最佳测试品质和反复聆听遴选后提供样品在专业名厂OEM订购的，实际测试指标之高，与同类国际名牌电解相比，不仅漏电流极小，耐压值相对更高，耐受温升的能力更强，因而寿命也较同类电容长很多。重要的是，该电容是经过天逸资深的调音师严格对比试听后指定的特种工艺制成，经笔者试听过后，也确认该电容对声音的重放有较为理想的还真能力，尤其低频的质感强烈，音乐味浓郁，声音的细节丰富，中频饱满圆润，高频顺滑飘逸，延展效果一流，以至于被天逸最高档次的发烧旗舰功放定为御用极品电容，属于天逸的秘密武器之一！此次现身AD-66PRO，显然是公主下嫁，但高贵的皇家血统依旧靓丽鲜活；

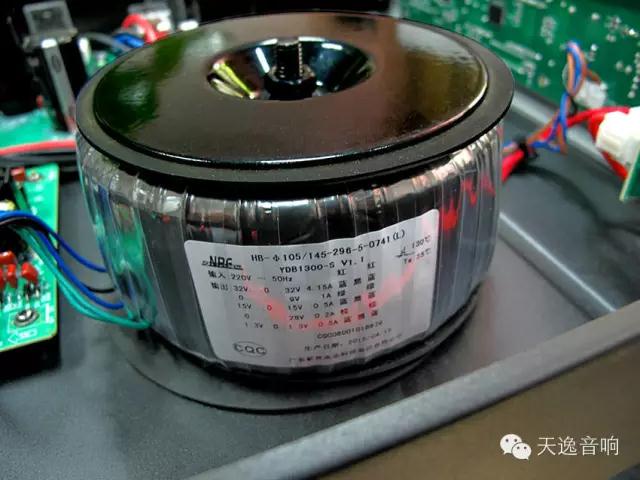

机器的左前侧是整机的动力之源：一只300VA的新昇产巨型变压器十分醒目地占据机内三分之一的地盘。为整机提供了充沛的动力保障！其余如各正负电源的连线均采用粗壮且色彩分明的无氧铜芯线整齐捆扎，走线工艺极其工整讲究。接地部分则严格按照星形一点接地之法经多次试验后，以粗壮的5N无氧铜线将一切干扰杂波、交流哼声导入地端，静噪低至鬼寂。输出端也不惜成本地选用上了四个只有在高档发烧功放上才能见到的纯铜24K镀金RCA接线柱，令信号传输纤毫不漏，少了许多经年氧化之烦恼。即使扬声器接线粗如小指，也可毫不费力的接驳。当然，该机完善的扬声器保护电路（包含过流、过压、过载、输出短路等保护电路）也有可靠的设计，令用家心感踏实。

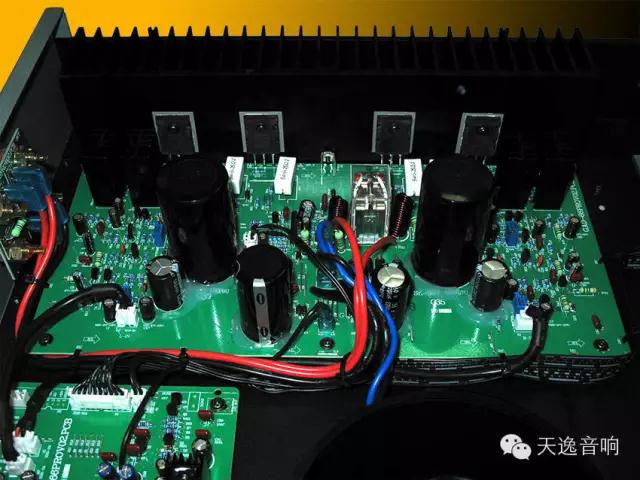

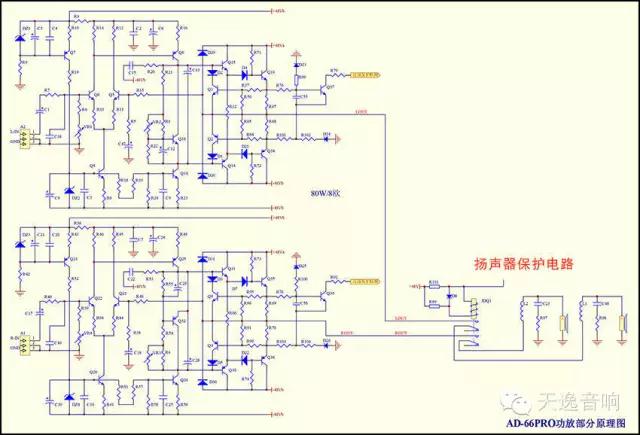

AD-66PRO后级功放电路全部集中在主电路版上，这是一款天逸音响历史上好评如潮的经典超甲类电路，电路图详见（图一）：

该电路的主体框架为带恒流源和电子稳压的差分放大电路及工作点可随输入信号变化的超甲类功率放大电路：即无音频信号输入时功放级的静态电流仅仅维持在保证两功率管不会工作在截止区，而当有音频号输入时，功放级的静态电流将迅速提高至一个较高的大电流工作状态，保证有较大的甲类功率和 充沛的甲乙类功率输出。由于功放管任何时候都不会工作在截止区，从而不会产生乙类放大器的开关交越失真,同时因为无信号时推挽管的工作电流不是太大，又避免了甲类放大器的发热量太大的缺点，可谓一举两得。该电路经过在天逸高保真功放中长期使用和不断的调整，其稳定性和可靠性得到了很好的完善，深受许多喜欢聆听温暖甜美的甲类音色、又怕纯甲类电路较高的耗电和发热量的音响迷的青睐。

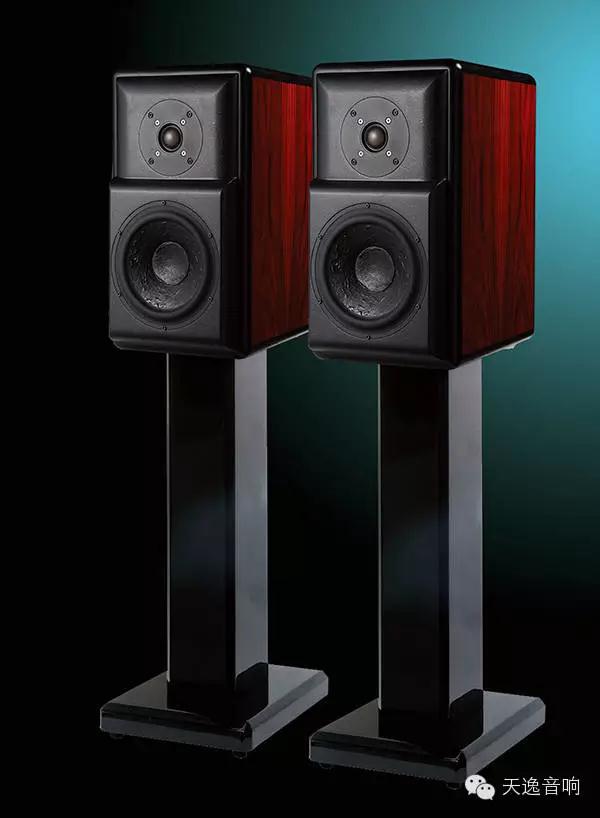

此次试听搭配了天逸的TY-20 CD机、童笛3号书架箱及天逸银环蛇5N无氧铜线材。功放最大的步进音量为80，我将其音量开到55，在30平方米的听音环境里聆听我认是最合适的音量。

播放熟悉的蔡琴民歌《被遗忘的时光》：琴姐的声音特点反映得非常到位，那种略带沙哑但醇厚而磁糯的女中音，极好的表达出了蔡琴淡淡的忧伤和沉静的心情，唱腔中的喉音和口水声清晰可闻，圆润但绝对不失质感。这一段唱腔笔者听过千遍，就起声音的音质音色而言，肯定可以用优异来形容。播放《渡口》：当那几声极具代表性的低频大鼓和贝斯和弦如约而至，声音的质感和鼓皮震动的弹性有了，听感很圆融纯净。但低音的量感稍嫌偏少，低频的下潜也不够深，对于常常以大型落地箱玩大声压的我来说，口味比较清淡了点。好在该功放正好有高低音调整功能（在遥控器上增减），于是将低音提升了5点，呵呵，低音立马加强不少，鼓皮震动的弹性交融贝斯和弦的润泽所编织出来的醇厚与圆融的低频展露无余，非常养耳！

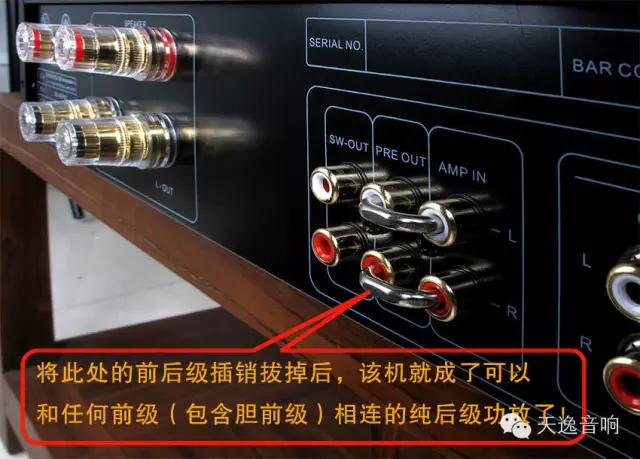

播放老鹰乐队的《加州旅店》一曲也充分表明这种将低音提升的电路非常有用，笔者在聆听时特意将主唱唐.亨利(DON HENLEY)的高音部声音提高了3点，声音的穿透感立马展露，声音更加的高亢和美艳，配合低频大鼓的深沉浓郁、贝斯和弦的圆融、吉他的晶莹通透，散发出了无限的美感！实际试听证实，这种高低音调整的功能非常实用，不仅能展宽声音的频率带宽，声场的纵深感也有所提升，因而听感得到明显改善。而且，对于重口味的低频癖发烧友而言，该机特别为您准备了两路超重低音输出接口，只要用莲花端子信号线接入一只有源音箱，即可以将整套组合变为2.1高保真系统，这对于习惯了听2.1系统电脑多媒体音响的朋友来说，也算是增加了可以尝试的另类玩法。甚至您可以用这套2.1的系统来看电影，滚滚如仲夏沉雷的超低音极其震撼，一定可以带给您非同凡响的超级享受！

试用表明：对于这台AD-66PRO功放的升级改造基本应该是成功的：

特别是增加了非常实用的遥控器，以及能在遥控器上轻松调整高、低音调，实在是非常的实用。当然，因为电路的优化和器件的精选所带给新机器的音质音色的确已经超越了当年的那台性价比和稳定性超高而成名的天逸HI-FI常青树AD-66H。AD-66PRO的声音是那种中性偏暖，声音的质感和解析力不错而中频干净清爽、高频较为阳光美艳的HI-FI标准声。由于该机引入了失真度极小的高低音调调整电路，从而为该机的声音带来了鲜活的可塑性，可以轻松的随您的爱好而改变。配箱方面：与音乐味浓郁、声音厚实甜美的童笛3号相配非常合适，钟情落地箱的当然也可以搭配童笛2号让低频更加的浓郁！当然也可以搭配相对便宜但音效同样出色的天逸童笛7号SE！以及惠普的M100，惠威M1、M3等，都会得到非常美妙的声音效果。
