TV-100回声壁声吧电视音响概述

一、外观特点

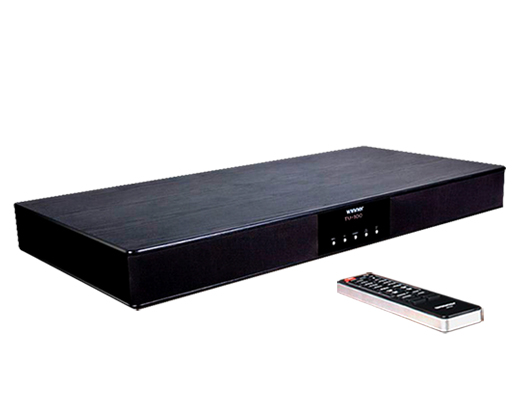

音箱采用了扁平状长方体的箱体设计，因此正面看的时候它只是很薄的那么一块。如果安装了电视机底座，将电视机置于其上也并不会浪费电视柜的桌面面积。

将音箱的右前面罩拆下后，可以看到音箱的前置喇叭配置，音箱采用三分频设计，前置部分整合了高音和中音单元，这是因为中频和高频具有指向性，前置朝向有助于保持扬声器的指向性性能指标。采用坚固耐用的高密度纤维板箱体和合理的声学结构，确保有源音箱的声音效果和美观耐用。

二、电路及用料设计

TV-100采用的该芯片为：D2-45X57-QP DSP处理器，是集DSP多种音效、以及全频域电子分音、EQ调整、中高频功率放大等等为一体的高科技音响处理芯片。它的工作原理是：来至输入电路的L声道和R声道的信号源进入到D2-45X57-QP DSP处理器后，首先要通过信号的压缩处理以适应芯片的处理规格，然后进行声音效果的处理，随后进入到芯片内置的双5段频率均衡控制电路，此时通过菜单即可非常方便的对双5段频率均衡器进行增减调整。随后进入到扬声器曲线补偿电路，该机出厂时，厂家已经用AP测试仪将扬声器的曲线补偿到最佳的状态并已经固化在DSP芯片内。随后信号进入到电子分音电路将音频的全频域通过一系列的高通、低通等带宽滤波电路，将其分为左右声道中高音信号和左右声道低音等4路输出，左右声道中高音信号依赖于DSP芯片内置的功率放大单元进行放大并输出2×24W（8欧）功率直接推动左右声道共六只中高音喇叭发声，而解析出的低音信号，则通过线路输出进入到该机的双低音功放电路部分，该部分电路由著名的 STA505功放模组担纲主角进行功率放大后，输出2×50W（8Ω）的低音去推动安装于箱底的两个低音喇叭（低音炮）发声。

TV-100电视高保真音响实质上是一个采用电子分音4声道放大的2.1多媒体有源音箱系统。由于电路设计缜密，元器件选材精细，箱体工艺结实、符合其必须的声学要求，加上8只优质喇叭的分频协调工作及数码音源的介入，使得该电视高保真音响名副其实，声音好听耐听，极大的加强了平板电视的声音效果，伴音清晰洪亮、饱满醇厚、音乐细节毕现；低频的力度、量感和弹性都有了上佳的表现，对电视的声画艺术的整体表现有至关重要的提升！尤其将该机作为多媒体以光纤线或UBS数据线驳接CD机或电脑接收音乐源码流信号，那声音的实际重放效果就有质的提升，完全可以媲美入门级的高保真音响之声音效果，无论低频、中频还是高频都有不错的表现！

电源部份采用高效的串联谐振式稳压开关电源，能耗低，效率高，可靠性更好。

四通道的功放全都采用了高效率的集成数字功放芯片器件，比模拟放大器很大程式度上降低了功耗，保真度高，声音细腻，音色中规中矩，有极强的可塑性，配合上千种DSP声场效果，让您随性所欲的享受天籁之声。

为确保扬声器系统及功率放大器安全，本机设有过载、短路、自激、直流电子保护线路，当相关情况发生时能以极快的响应速度开启相应的保护功能。

三、主要功能表述

集成了目前流行的数字、模拟以及蓝牙输入接口，一机多能，能与多种音源设备配套使用，从而建立起简单实用的家庭高保真音乐中心。

TV-100高保真电视音响通过机内大规模DSP数字声场处理技术，完成具有真正意义上的电子分频功率放大，采用8单元喇叭四通道技术，使音箱在全频域范围发出的声音平滑流畅、细腻纯美，具有丰满明晰的音频解析力，鲜明地体现出电子分频有源音箱的先天优势。

超强DSP声场处理技术可提供256种音乐、256种电影、256种新闻等不同的声音效果。让您享受无与伦比的调音乐趣！

四、声音特性

音箱在全频域范围发出的声音平滑流畅、细腻、纯美，具有丰满的明晰的音频解析力度，高音柔和自然，中频音效强劲，低频震撼。整体声音平滑流畅、细腻纯美，具有丰满明晰的音频解析力，鲜明地体现出电子分频有源音箱的先天优势。

五、产品主要性能指标

谐波失真：<0.5%(A计权)

信噪比：≥83dB(A计权)

频响：功放：左右中高音：100Hz～20kHz；超低音40Hz～140Hz

           电声：45Hz～20kHz

最小源电动势：420mV±2dB(中，高音)；120mV±2dB(超低音)

增益：（中音）30±2dB；（超低音）42±2dB；

功率：中音(左右)：≥25W(8Ω)，THD=2%(单声道测试)；

         超低音(左右)：≥50W(8Ω)THD=2%(单声道测试)；

电源电压：~220V/50Hz

功耗：≤200W

尺寸：1000 × 102 ×480(mm)（宽×高×深）
